用途
ZSG系列重型振动筛是一种新型的筛分设备,它应用于矿山、煤炭、电力、冶金、建材、耐火等各行各业对大块状物料及中、小颗粒状物料的分级作业。
特点
ZSG系列重型振动筛筛面倾斜安装,与其它同类型产品相比具有下列特点:
体积小,筛分能力大;
重量轻,便于安装及工艺布置;
能耗少,可节约大量能源;
价格低,备件量少;
结构简单,造型美观;
筛网由小块拼装,且换简便。
结构与工作原理
ZSG系列重型振动筛由激振装置、筛箱、防尘罩、落料斗、减振装置、底座等部分组成。
ZSG系列重型振动筛工作时,由激振器产生的激振力通过筛箱传递给筛箱内的筛面上,因激振器产生的激振力为纵向力,迫使筛箱带动筛网面作纵向前后位移,在条件下,筛网面上的物料因受激振力作用而被向前抛起,落下时小于筛孔的物料则透筛而落到下层,物料在筛网面上的运动轨迹为抛物运动,由于这样周而复始的物料运动,从而完成物料筛分作业。
ZSG系列高效重型振动筛的选型:
型号编制说明
ZSG□□-□□×□
ZS-振动筛系列代号
G-高效产品代号
□-筛网层次
□-结构形式代号
□□-筛面宽度(dm)
□-筛面长度(dm)
ZSG系列高效重型振动筛的分类及用途
敞开型(ZSG-□×□)为座式,无防尘盖板结构,用于大筛分能力,无粉尘污染的颗料物料的筛分作业。
封闭型(ZSGB-□×□)为座式、全封闭结构,用于大处理量,有粉尘污染的颗粒物料的筛分作业。

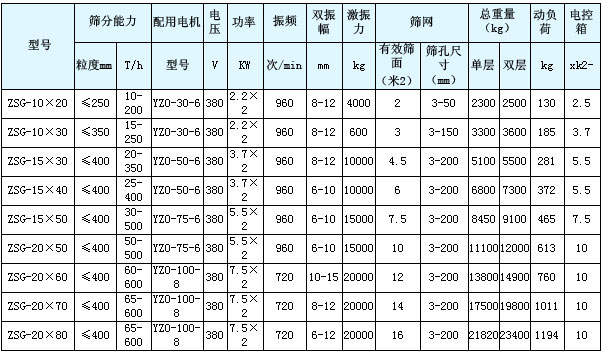

技术参数

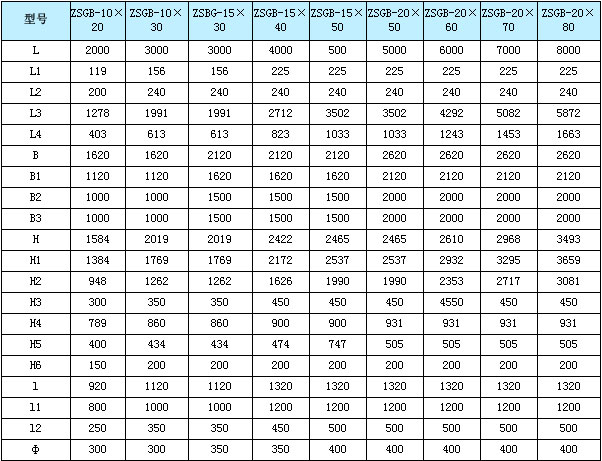

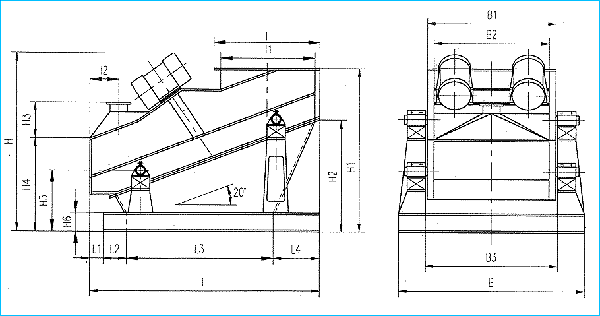

ZSG系列单层高效重型振动筛的外形及安装尺寸

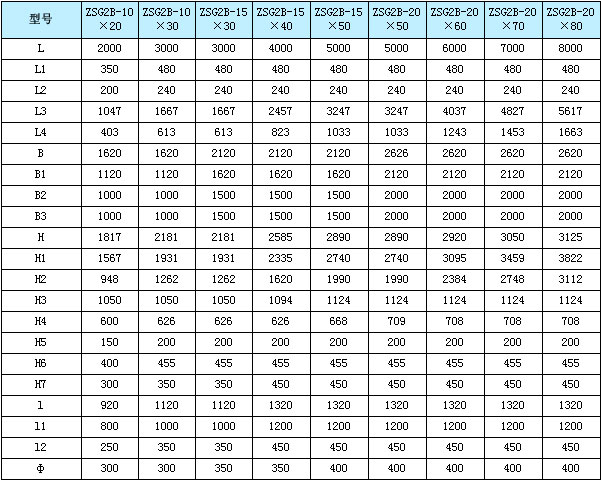

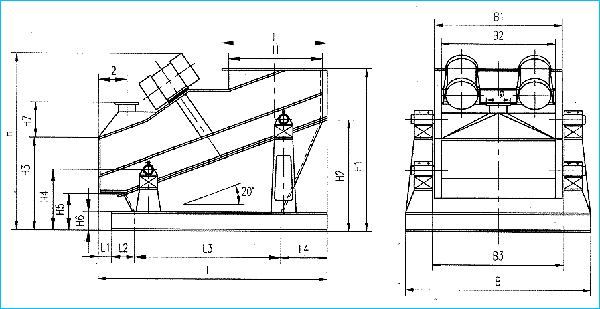

ZSG系列双层高效重型振动筛的外形及安装尺寸

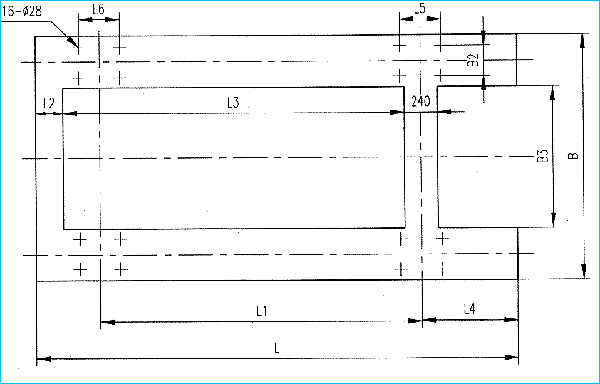

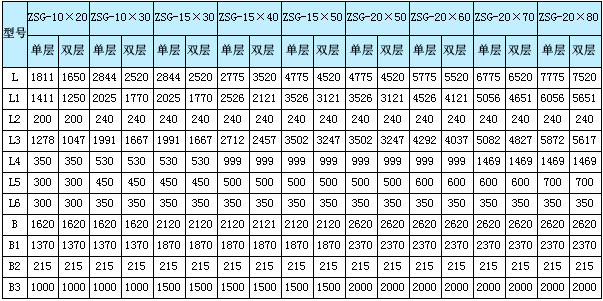

ZSG系列高效重型振动筛的基础尺寸
